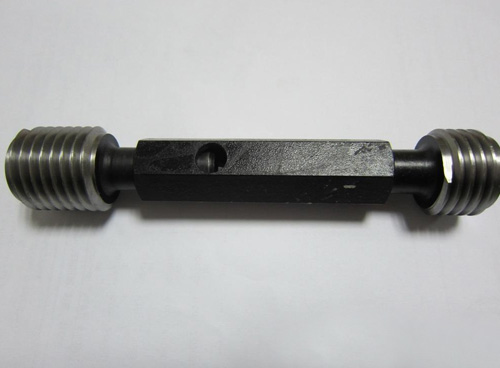

螺纹塞规的作用:

螺纹塞规是测量内螺纹尺寸的正确性的工具。,模拟被测螺纹的大实体牙型,螺纹塞规检验被测螺纹的作用中径是否超过其大实体牙型的中径,螺纹塞规并同时检验底径实际尺寸是否超过其大实体尺寸。

螺纹塞规的种类介绍:

螺纹塞规可分为普通粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的,2级精度及高于2级精度的螺纹塞规,和螺距为0.8毫米或更小的3级精度的螺纹塞规都没有止端测头。100毫米以下的螺纹塞规为锥柄螺纹塞规。100毫米以上的为双柄螺纹塞规。

螺纹塞规的的使用方法:

如果被测螺纹能够与螺纹通规旋合通过,且与螺纹止规不旋合通过(螺纹止规只允许与被测螺纹两段旋合,旋合量不得超过两个螺距),就表明被测螺纹的作用中径没有超过其大实体牙型的中径,且单一中径没有超出其小实体牙型的中径,那么就可以旋合性和连接强度,则被测螺纹中径合格。

螺纹塞规上的“T”代表通规,“Z”代表止规。检查螺纹时,要使通规能与工件螺纹旋合通过,而止规与工件螺纹旋合量少于两个螺距时,才算合格。普通螺纹塞规的常用精度为6H,7H级。
